自來水廠全套凈水設備源頭工廠一站購齊，節省20%采購成本
咨詢熱線：穆經理135 7180 8516
| 價格 | ￥5.00萬起（請以報價單或合同價格為準） | 起訂量 | ≥1臺起批 | 型號 | TH-YYA | 材質 | 304不銹鋼 | 能力 | 3~240噸/小時 | 出水 | 0.4~1NTU | 用途 | 各類自來水廠、地表水處理、農村生活用水、河水飲用凈化 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

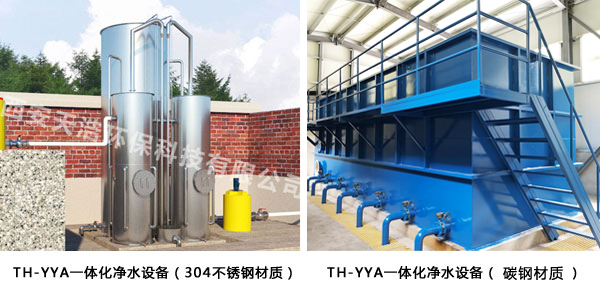

TH-YYA自來水廠全自動一體化凈水設備材質為304不銹鋼或普通鋼，工藝集成混凝、沉淀、曝氣充氧、多介質過濾、自動反洗、排污，去除地表水（河水、山泉、水庫、溪流）、地下水中泥沙、懸浮顆粒、鐵錳重金屬離子、細菌病毒、異味等，凈化成符合《生活飲用水衛生標準》GB5749-2022要求的生活水。
· Ⅰ類、Ⅱ類、Ⅲ類地表水；
· 濁度＜200NTU，可以直接進設備；
· 濁度＜2000NTU，通過設計，處理后達到《生活飲用水衛生標準》GB5749-2022相關水質指標要求。
原水進入設備前加絮凝劑，混合后進入設備混凝室反應，大顆粒絮體通過斜管沉淀，沉淀后的水曝氣除異味、融氧，分流進過濾器經多介質復合濾層凈化，出水投加氯消毒后流入蓄水池，完成凈化。
整個過程自動運轉，不需要人干預、操作，各類片區自來水廠、農村安全飲水、社區都可以安裝、運行使用。
· 原水濁度：≤500毫克/升（短期可達3000毫克/升）
· 出水濁度：≤1NTU（特殊情況≤3NTU）
· 反應沉淀時間：20~40分鐘
· 穩流區流速：1.8~2.7毫米/秒
· 沖洗強度：12~16升/平方米?秒
· 沖洗時間：2~6分鐘
· 進水指標：河流、溝渠、水庫、山泉等地表水或地下井水，濁度50~3000NTU；
· 出水標準：出水濁度0.3~1 NTU（根據用戶需求調整），符合《生活飲用水衛生標準》（GB5749-2022）指標要求；
過濾精度高 — 對泥沙、有機物、懸浮物、鐵錳金屬離子等去除率99%以上，出水濁度0.4~1NTU（根據用戶需求調整）；
不用電 — 水力自動化+無壓過濾設計，曝氣、溶氧、過濾、反沖洗不用電，用電成本減少90%以上；
不換濾料 — 濾層反洗徹底不板結，濾料不更換（使用幾年補充一些即可）；
使用靈活 — 模塊化設計尺寸小，運輸、安裝便捷，城鄉、村鎮、山區都能裝；
型號豐富 — 處理能力3~240噸/小時，滿足各種水量需求；
體積小 — 集絮凝沉淀、過濾、自動反洗為一體，節約占地50%，施工成本減少30%；
操作簡單 — 自動運行無需專業人員操作，后期管理成本減少80%以上。
* 設備選型計算=日處理水量 / 24
* 可選配自動化控制系統
| 型號 | 產水量 （m3/h） | 沉淀裝置 (直徑*高度)m | 過濾裝置 (直徑*高度*數量)m | 配套加藥 (PAC / PAM) | 配套消毒 （次氯酸鈉發生器） | 日產水 （m3/d） | 占地面積 （m2） | 適用人數 （人） |
| TH-YYA-3D | 3 | Φ1*5 | Φ0.4*3*1 | TH-JY-500 | HCL-50 | 72 | 3 | 500 |
| TH-YYA-5D | 5 | Φ1*5 | Φ0.6*3*1 | TH-JY-500 | HCL-50 | 120 | 3 | 800 |
| TH-YYA-10D | 10 | Φ1.3*5 | Φ0.8*3*2 | TH-JY-500 | HCL-50 | 240 | 6 | 1600 |
| TH-YYA-15D | 15 | Φ1.6*5 | Φ1*3*2 | TH-JY-500 | HCL-50 | 360 | 6 | 2500 |
| TH-YYA-25D | 25 | Φ2*5 | Φ1.2*3*2 | TH-JY-500 | HCL-50 | 600 | 9 | 4000 |
| TH-YYA-35D | 35 | Φ2.4*5 | Φ1.4*3*2 | TH-JY-500 | HCL-100 | 840 | 12 | 6000 |
| TH-YYA-45D | 45 | Φ2.7*5 | Φ1.6*3*2 | TH-JY-1000 | HCL-100 | 1080 | 16 | 7000 |
| TH-YYA-55D | 55 | Φ2.9*5.5 | Φ1.8*3*2 | TH-JY-1000 | HCL-200 | 1320 | 20 | 9000 |
| TH-YYA-70D | 70 | Φ3.3*5.5 | Φ2*3*2 | TH-JY-1000 | HCL-200 | 1680 | 26 | 11000 |
| TH-YYA-85D | 85 | Φ3.6*5.5 | Φ2.2*3*2 | TH-JY-1000 | HCL-200 | 2040 | 29 | 13000 |
| TH-YYA-100D | 100 | Φ3.9*5.5 | Φ2.4*3*2 | TH-JY-2000 | HCL-300 | 2400 | 45 | 16000 |
| TH-YYA-120D | 120 | Φ4.4*5.5 | Φ2.6*3*2 | TH-JY-2000 | HCL-300 | 2880 | 45 | 19000 |
| TH-YYA-130D | 130 | Φ4.6*5.5 | Φ2.2*2.8*3 | TH-JY-2000 | HCL-500 | 3120 | 50 | 21000 |
| TH-YYA-150D | 150 | Φ4.8*5.5 | Φ2.4*2.8*3 | TH-JY-2000 | HCL-500 | 3600 | 50 | 24000 |
| TH-YYA-180D | 180 | Φ5.3*5.5 | Φ2.6*2.8*3 | TH-JY-2000 | HCL-500 | 4320 | 50 | 29000 |
| TH-YYA-200D | 200 | Φ5.6*5.5 | Φ2.4*2.6*4 | TH-JY-3000 | HCL-500 | 4800 | 60 | 32000 |
| TH-YYA-240D | 240 | Φ6.1*5.5 | Φ2.6*2.6*4 | TH-JY-3000 | HCL-650 | 5760 | 60 | 38000 |
| 參數僅供參考，請以方案或設計圖紙為準 | ||||||||
· 默認配套：電解次氯酸鈉發生器；
· 無電或不用電：配TH-YYA-X緩釋消毒設備；
設備在多個省份的自來水廠（站）項目中大量安裝使用，出水檢測符合《生活飲用水衛生標準》GB5749-2022相關指標要求。
| 序號 | 處理能力 | 【設計圖】下載 | 【技術參數與性能指標】下載 |
| 1 | 3T/H | 3T`H一體化凈水設備工藝設計圖 | 3t·h凈水系統設計【技術參數與性能指標】 |
| 2 | 5T/H | 5T`H一體化凈水設備工藝設計圖 | 5t·h凈水系統設計【技術參數與性能指標】 |
| 3 | 10T/H | 10T`H一體化凈水設備工藝設計圖 | 10t·h凈水系統設計【技術參數與性能指標】 |
| 4 | 15T/H | 15T`H一體化凈水設備工藝設計圖 | 15t·h凈水系統設計【技術參數與性能指標】 |
| 5 | 25T/H | 25T`H一體化凈水設備工藝設計圖 | 25t·h凈水系統設計【技術參數與性能指標】 |
| 6 | 35T/H | 35T`H一體化凈水設備工藝設計圖 | 35t·h凈水系統設計【技術參數與性能指標】 |
| 7 | 45T/H | 45T`H一體化凈水設備工藝設計圖 | 45T`H凈水設備技術參數與性能指標 |
| 8 | 60T/H | 60T`H一體化凈水設備工藝設計圖 | 60T`H凈水設備技術參數與性能指標 |
| 獲取其他型號圖紙請聯系客服 | |||
1、設備在安裝使用時應查看檢驗所有管道接口是否扭緊，不能漏氣、漏水，清除設備內因施工可能留下的雜物，檢驗無誤后按照濾材質量從大到小填裝。
2、調試設備時，先另用管道從濾池上部進水，待水滿后再開機正常進水，每格濾池能自動反沖洗兩次（視濾料沖洗干凈為止），反沖洗正常后，調整進水量，使進水量為設計處理水量的1/3，開啟投藥設備加藥，待設備運轉正常后，將水量調整到設計水量。
3、設備排泥通常每2天操作一次，雨季時每天排泥一次。
4、若設備停用一星期以上，在停用前必須開啟排泥閥和沖洗閥，待設備內泥排干凈后再停用。
5、自來水廠一體化凈水設備通常一年保養一次，檢查項目主要有進出水裝置、輔助虹吸管、沖洗污泥等。
